Электроды для неона Электроды EGL

Электроды EGL
Дополнительная информация:
  • Электроды EGL серии Premium Plus отвечают самым высоким требованиям, предъявляемым к надежности и долговечности газосветных ламп.
  • Стекло, которое используется при производстве электродов, содержит оксид свинца, что гарантирует качественную спайку с трубками EGL и свинцовыми трубками других производителей.
  • Керамическое кольцо обеспечивает высокую надежность электродов.

Технические характеристики электродов

Электроды EGL

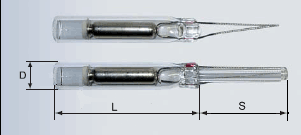

Диаметр штенгеля 4.83 мм, толщина стенки 1.1 мм. Длина штенгеля S - 40 мм.

Наименование Диам. D Длина L Тип Макс.
раб. ток
Примечания
мм мм мА
12 С 10 50,8 закрытый 30 Без керамического кольца
T 12 C 10 50,8 открытый 30 Без керамического кольца

9 СС Premium Plus 13 63,5 закрытый 45
T 9 СС Premium Plus 13 63,5 открытый 45

8 СС Premium Plus 15 73.0 закрытый 80
T 8 СС Premium Plus 15 73.0 открытый 80

19 СС 19 66,7 закрытый 180
T 9 СС 19 66,7 открытый 180

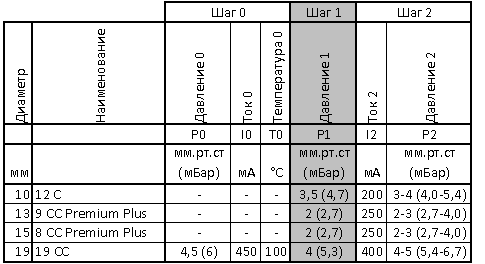

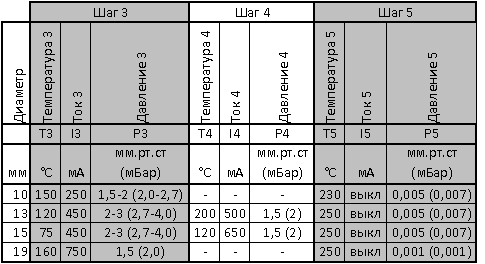

Инструкция по работе с электродами EGL


Шаг 0. (Предварительный). (Только для электродов 19СС).
- Откройте главный кран и откачайте деталь до 0,02 мм.рт.ст. (0,027мБар).
- Закройте главный кран.
- Впустите сухой воздух до уровня P1.
- Включите бомбардер и установите ток I0.
- Поддерживайте давление на уровне P0.
- Когда деталь нагреется до температуры T0, выключите бомбардер.
- Откачайте деталь до 0,001 мм.рт.ст. (0,001 мБар) и дайте остыть до 70°С.
Шаг 1.
- Откройте главный кран и откачайте деталь до 0,02 мм.рт.ст. (0,027мБар).
- Закройте главный кран.
- Впустите сухой воздух до уровня P1.
Шаг 2.
- Включите бомбардер и установите ток I2.
- Поддерживайте давление на уровне P2.


Шаг 3.
- Когда деталь нагреется до T3, увеличьте ток до I3.
- Поддерживайте давление на уровне P3.
Шаг 4. (Для 12 С и 19 СС пропустить).
- Когда деталь нагреется до T4, установите давление P4.
- Установите ток I4.
Шаг 5.
- Когда цвет металлического цилиндра электрода станет красным по всей поверхности и температура стекла будет не ниже T5, откройте главный кран на несколько секунд и затем выключите бомбардер.
- Откачайте деталь до уровня не менее P5 и дайте ей остыть до 50 °С.
- Заполните деталь газом.

Упаковка

Электроды поставляются в картонных коробках по 100 штук.

Наименование Размер коробки Объем коробки Вес коробки
Длина Ширина Высота м2 кг
мм мм мм
12 С 184 184 102 0,0034 0,77
T 12 C 184 184 133 0,0045 1,00
9 СС Premium Plus 184 184 102 0,0034 1,27
T 9 СС Premium Plus 184 184 133 0,0045 1,52
8 СС Premium Plus 184 184 102 0,0034 1,61
T 8 СС Premium Plus 184 184 133 0,0045 1,84
19 СС 222 222 165 0,0082 2,15
T 9 СС 222 222 165 0,0082 2,36
