Реостат - электрическое устройство, с помощью которого регулируется сила тока. То же самое, что Чок [...]
ЗЕНОН - Рекламные Поставки

Трансформаторы DAEHAN Neon Stone

Трансформаторы DAEHAN Neon Stone
Спецификация
Гарантия 2 недели
Дополнительная информация:
  • Трансформаторы DAEHAN NEON STONE соответствуют требованиям  EN 61050 и EN 50107  (EN - "European Norms" или Европейский стандарт). Это стандарты безопасности трансформаторов для неоновых ламп с напряжением на выходе без нагрузки более 1000 В.
  • Трансформаторы DAEHAN NEON STONE соответствуют стандартам качества и безопасности Европейского Союза, имеют маркировку СЕ (CE - "European Conformity" или Европейское соответствие). Знак CE ставится производителем, как декларация того, что продукт соответствует требованиям стандарта и может продаваться на территории Европейского Союза.
  • Трансформаторы DAEHAN NEON STONE соответствуют российскому ГОСТу и имеют сертификат соответствия в соответствии с Системой сертификации ГОСТ Р.
  • Трансформаторы DAEHAN NEON STONE предназначены для наружного применения и имеют степень защиты IP 44 (IP - "Ingress Protection rating" или международный стандарт защиты электротехнического оборудования от воздействия окружающей среды). Первая цифра IP - это степень защиты от проникновения твердых предметов. Вторая цифра IP - это степень защиты от проникновения внутрь корпуса влаги и воды. IP 44 - это защита от проникновения предметов более 1 мм и защита от водяных брызг с любого направления.

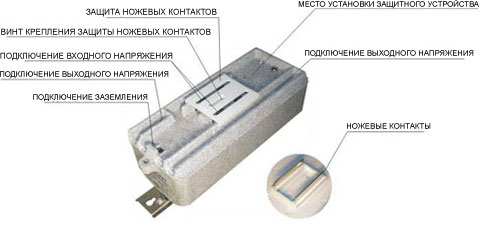

Конструкция DAEHAN NEON STONE.

Конструкция DAEHAN NEON STONE

Технические характеристики трансформаторов.

Все параметры указаны при напряжении питания 220 В, 50 Гц.

2000/30 1000-E-1000 25 30 0,27 27 62,10 0,43 4,0
3000/30 1500-E-1500 25 30 0,41 39 94,30 0,41 6,3
4000/30 2000-E-2000 25 30 0,55 49 126,50 0,39 8,0
5000/30 2500-E-2500 25 30 0,68 65 156,40 0,42 8,0
6000/30 3000-E-3000 25 30 0,82 81 188,60 0,43 10,0
7000/30 3500-E-3500 25 30 0,95 103 218,50 0,47 10,0
8000/30 4000-E-4000 25 30 1,10 115 253,00 0,45 12,5
9000/30 4500-E-4500 25 30 1,23 131 282,90 0,46 12,5
10000/30 5000-E-5000 25 30 1,36 138 312,80 0,44 12,5
12000/30 6000-E-6000 25 30 1,64 162 377,20 0,43 16,0
15000/30 7500-E-7500 25 30 2,05 203 471,50 0,43 20,0
2000/45 1000-E-1000 37 45 0,41 41 94,30 0,43 6,3
3000/45 1500-E-1500 37 45 0,61 58 140,30 0,41 8,0
4000/45 2000-E-2000 37 45 0,82 76 188,60 0,40 10,0
5000/45 2500-E-2500 37 45 1,02 106 234,60 0,45 12,5
6000/45 3000-E-3000 37 45 1,23 126 282,90 0,45 12,5
7000/45 3500-E-3500 37 45 1,43 138 328,90 0,42 16,0
8000/45 4000-E-4000 37 45 1,64 170 377,20 0,45 16,0
9000/45 4500-E-4500 37 45 1,84 176 423,20 0,42 20,0
10000/45 5000-E-5000 37 45 2,05 199 471,50 0,42 20,0
12000/45 6000-E-6000 37 45 2,45 243 563,50 0,43 25,0
15000/45 7500-E-7500 37 45 3,07 304 706,10 0,43 30,0
2000/60 1000-E-1000 50 60 0,55 48 126,50 0,38 8,0
3000/60 1500-E-1500 50 60 0,82 76 188,60 0,40 10,0
4000/60 2000-E-2000 50 60 1,10 106 253,00 0,42 12,5
5000/60 2500-E-2500 50 60 1,36 130 312,80 0,42 16,0
6000/60 3000-E-3000 50 60 1,64 161 377,20 0,43 16,0
7000/60 3500-E-3500 50 60 1,91 179 439,30 0,41 20,0
8000/60 4000-E-4000 50 60 2,18 185 501,40 0,37 20,0
9000/60 4500-E-4500 50 60 2,45 220 563,50 0,39 25,0
10000/60 5000-E-5000 50 60 2,73 250 627,90 0,40 25,0

Расчет трансформаторов.

 Предварительный расчет трансформаторов производится по данной таблице:

НЕОН   Смесь К4 (75 % неона, 25 % аргона) + Hg
Наиме-нование Диаметр трубок , мм Диаметр трубок , мм
8 10 12 15 18 8 10 12 15 18
2 000 0,9 1,2 1,5 2,1 2,4 1,2 1,5 2,1 2,7 3,1
3 000 1,2 1,8 2,4 3,1 3,4 1,8 2,1 2,7 3,7 4,3
4 000 1,8 2,4 3,1 4,0 4,9 2,1 2,7 3,7 4,9 5,8
5 000 2,1 3,1 3,7 5,2 5,8 2,7 3,7 4,6 6,1 7,0
6 000 3,1 4,0 4,9 6,1 7,0 3,7 4,9 5,8 7,3 8,5
7 000 3,4 4,6 5,5 7,0 7,6 4,3 5,5 6,4 8,5 9,8
8 000 4,3 5,8 7,0 9,2 9,8 5,2 7,0 8,2 10,7 12,2
9 000 4,6 6,4 7,9 10,1 12,2 5,8 7,6 9,5 12,2 14,7
10 000 5,8 7,6 9,5 11,9 14,6 7,3 9,1 11,3 14,6 16,5
12 000 7,0 8,8 10,7 13,7 16,8 8,2 10,7 12,8 16,8 18,9
15 000 8,5 11 13,7 18,3 22,0 10,6 13,4 16,8 22,0 24,4

 Для расчетов необходимо знать:

  • геометрическую (линейную) длину каждой детали;
  • диаметр трубок;
  • газ, которым заполнена деталь.


В таблице длина указана с учетом падения напряжения на паре электродов каждой детали, из которой состоит цепь. Эта длина называется электрической длиной. Для того, чтобы ее посчитать, нужно к геометрической длине прибавить 0.3 м.  То есть, если цепь состоит из 4 деталей, длиной 1.2 метра, то электрическая длина  L = 4 х 1.2 + 4 х 0.3 = 4.8 + 1.2 = 6 метров.

Геометрическая длина - это расстояние от кромки металлического стакана одного электрода до кромки металлического стакана другого электрода неоновой трубки.

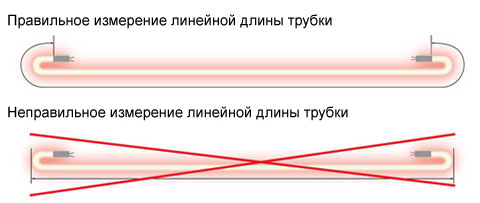

  Правильное и не правильное измерение линейной длины неоновой трубки
 Если электрическая длина цепи попадает посередине двух номиналов, необходимо выбрать меньший.

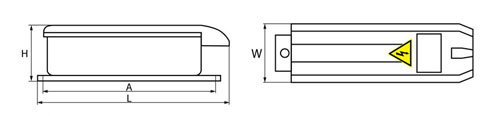

Габаритные размеры. Упаковка.

Габаритные размеры и упаковка Daehan



Размеры Упаковка
Модель L H W A Вес Длина Высота Ширина Объем
  мм мм мм мм кг мм мм мм м3
2000/30 249 117 110 216 5,80 265 128 115 0,0039
3000/30 249 117 110 216 5,80 265 128 115 0,0039
4000/30 249 117 110 216 5,86 265 128 115 0,0039
5000/30 249 117 110 216 5,90 265 128 115 0,0039
6000/30 249 117 110 216 6,00 265 128 115 0,0039
7000/30 249 117 110 216 7,70 265 128 115 0,0039
8000/30 295 117 110 279 7,92 315 135 115 0,0049
9000/30 295 117 110 279 8,00 315 135 115 0,0049
10000/30 295 117 110 279 8,10 315 135 115 0,0049
12000/30 295 121 110 279 8,90 315 135 115 0,0049
15000/30 295 121 110 279 9,10 315 135 115 0,0049
2000/45 249 117 110 216 5,92 265 128 115 0,0039
3000/45 249 117 110 216 5,92 265 128 115 0,0039
4000/45 249 117 110 216 7,80 265 128 115 0,0039
5000/45 249 117 110 216 8,00 265 128 115 0,0039
6000/45 295 117 110 279 8,10 315 135 115 0,0049
7000/45 295 117 110 279 8,30 315 135 115 0,0049
8000/45 295 121 110 279 9,00 315 135 115 0,0049
9000/45 295 121 110 279 9,05 315 135 115 0,0049
10000/45 295 121 110 279 9,21 315 135 115 0,0049
12000/45 295 126 110 279 10,30 315 140 115 0,0051
15000/45 295 126 110 279 10,43 315 140 115 0,0051
2000/60 249 117 110 216 5,80 265 128 115 0,0039
3000/60 249 117 110 216 5,80 265 128 115 0,0039
4000/60 295 117 110 279 8,00 315 135 115 0,0049
5000/60 295 117 110 279 8,25 315 135 115 0,0049
6000/60 295 121 110 279 9,00 315 135 115 0,0049
7000/60 295 121 110 279 9,10 315 135 115 0,0049
8000/60 295 126 110 279 9,20 315 140 115 0,0051
9000/60 295 126 110 279 10,30 315 140 115 0,0051
10000/60 295 126 110 279 10,43 315 140 115 0,0051

Пример маркировки трансформатора Daehan.

Пример маркировки Daehan

Информация на этикетке трансформатора

Outdoor type gas tube transformer Тип трансформатора для наружного использования
Model No.: ENE225-15045 Номер модели: ENE225-15045
Ta =40°C Максимальная температура окружающей среды 40 градусов Цельсия
IP44 защита от проникновения предметов более 1 мм и защита от водяных брызг с любого направления
Primary: 220V Напряжение питания первичной (primary) обмотки 220 Вольт
50Hz  Номинальная частота напряжения питания 50 Герц
3,1A Номинальный ток потребления 3,1 Ампер
675VA Полная мощность, потребляемая трансформатором 675 ВА (ВольтАмпер)
Secondary: 7500-E-7500V  Выходное напряжение на холостом ходу на двух вторичных (secondary) обмотках с центральной точкой. Каждая обмотка выдает 7,5 кВ. Суммарное выходное напряжение 15 кВ (15 000 Вольт)
37/45 mA  Рабочий ток 37 мА, ток короткого замыкания 45 мА
Date: 08/20/09 Дата выпуска: 20 августа 2009 года
CE Продукт соответствует требованиям стандарта и может продаваться на территории Европейского Союза
Serial No.: DH09080108 Серийный номер DH09080108
Compliance with EN 61050 Соответствует международным требованиям безопасности трансформаторов для неоновых ламп с напряжением на выходе без нагрузки более 1000 В.
DAEHANTRANS CO.LTD. Производитель DAEHANTRANS CO.LTD.
Made in Korea Сделано в Корее

Сертификат соответствия DAEHAN
