Электромагнитные трансформаторы для неона - Трансформаторы DAEHAN Neon Stone

• Трансформаторы DAEHAN NEON STONE соответствуют требованиям  EN 61050 и EN 50107  (EN - "European Norms" или Европейский стандарт). Это стандарты безопасности трансформаторов для неоновых ламп с напряжением на выходе без нагрузки более 1000 В.
• Трансформаторы DAEHAN NEON STONE соответствуют стандартам качества и безопасности Европейского Союза, имеют маркировку СЕ (CE - "European Conformity" или Европейское соответствие). Знак CE ставится производителем, как декларация того, что продукт соответствует требованиям стандарта и может продаваться на территории Европейского Союза.
• Трансформаторы DAEHAN NEON STONE соответствуют российскому ГОСТу и имеют сертификат соответствия в соответствии с Системой сертификации ГОСТ Р.
• Трансформаторы DAEHAN NEON STONE предназначены для наружного применения и имеют степень защиты IP 44 (IP - "Ingress Protection rating" или международный стандарт защиты электротехнического оборудования от воздействия окружающей среды). Первая цифра IP - это степень защиты от проникновения твердых предметов. Вторая цифра IP - это степень защиты от проникновения внутрь корпуса влаги и воды. IP 44 - это защита от проникновения предметов более 1 мм и защита от водяных брызг с любого направления.
• Гарантия на трансформаторы DAEHAN составляет 2 года с момента производства. Дата указана на этикетке трансформатора.
• ВНИМАНИЕ: Гарантия действительна только при условии соблюдения Инструкции по эксплуатации!

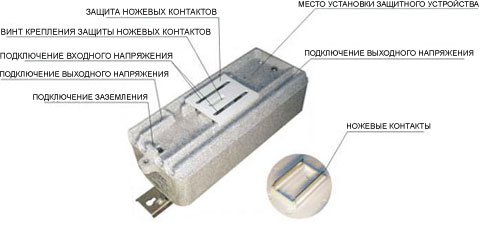

Конструкция DAEHAN NEON STONE.

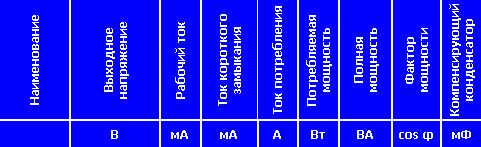

Технические характеристики трансформаторов.

Все параметры указаны при напряжении питания 220 В, 50 Гц.

2000/30	1000-E-1000	25	30	0,27	27	62,10	0,43	4,0
3000/30	1500-E-1500	25	30	0,41	39	94,30	0,41	6,3
4000/30	2000-E-2000	25	30	0,55	49	126,50	0,39	8,0
5000/30	2500-E-2500	25	30	0,68	65	156,40	0,42	8,0
6000/30	3000-E-3000	25	30	0,82	81	188,60	0,43	10,0
7000/30	3500-E-3500	25	30	0,95	103	218,50	0,47	10,0
8000/30	4000-E-4000	25	30	1,10	115	253,00	0,45	12,5
9000/30	4500-E-4500	25	30	1,23	131	282,90	0,46	12,5
10000/30	5000-E-5000	25	30	1,36	138	312,80	0,44	12,5
12000/30	6000-E-6000	25	30	1,64	162	377,20	0,43	16,0
15000/30	7500-E-7500	25	30	2,05	203	471,50	0,43	20,0
2000/45	1000-E-1000	37	45	0,41	41	94,30	0,43	6,3
3000/45	1500-E-1500	37	45	0,61	58	140,30	0,41	8,0
4000/45	2000-E-2000	37	45	0,82	76	188,60	0,40	10,0
5000/45	2500-E-2500	37	45	1,02	106	234,60	0,45	12,5
6000/45	3000-E-3000	37	45	1,23	126	282,90	0,45	12,5
7000/45	3500-E-3500	37	45	1,43	138	328,90	0,42	16,0
8000/45	4000-E-4000	37	45	1,64	170	377,20	0,45	16,0
9000/45	4500-E-4500	37	45	1,84	176	423,20	0,42	20,0
10000/45	5000-E-5000	37	45	2,05	199	471,50	0,42	20,0
12000/45	6000-E-6000	37	45	2,45	243	563,50	0,43	25,0
15000/45	7500-E-7500	37	45	3,07	304	706,10	0,43	30,0
2000/60	1000-E-1000	50	60	0,55	48	126,50	0,38	8,0
3000/60	1500-E-1500	50	60	0,82	76	188,60	0,40	10,0
4000/60	2000-E-2000	50	60	1,10	106	253,00	0,42	12,5
5000/60	2500-E-2500	50	60	1,36	130	312,80	0,42	16,0
6000/60	3000-E-3000	50	60	1,64	161	377,20	0,43	16,0
7000/60	3500-E-3500	50	60	1,91	179	439,30	0,41	20,0
8000/60	4000-E-4000	50	60	2,18	185	501,40	0,37	20,0
9000/60	4500-E-4500	50	60	2,45	220	563,50	0,39	25,0
10000/60	5000-E-5000	50	60	2,73	250	627,90	0,40	25,0

Расчет трансформаторов.

 Предварительный расчет трансформаторов производится по данной таблице:

 Для расчетов необходимо знать:

• геометрическую (линейную) длину каждой детали;
• диаметр трубок;
• газ, которым заполнена деталь.

В таблице длина указана с учетом падения напряжения на паре электродов каждой детали, из которой состоит цепь. Эта длина называется электрической длиной. Для того, чтобы ее посчитать, нужно к геометрической длине прибавить 0.3 м.  То есть, если цепь состоит из 4 деталей, длиной 1.2 метра, то электрическая длина  L = 4 х 1.2 + 4 х 0.3 = 4.8 + 1.2 = 6 метров.

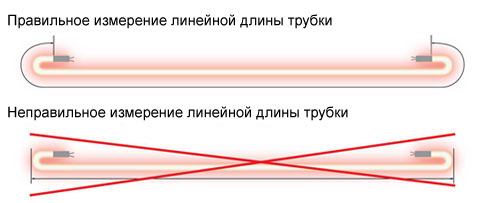

Геометрическая длина - это расстояние от кромки металлического стакана одного электрода до кромки металлического стакана другого электрода неоновой трубки.

 Если электрическая длина цепи попадает посередине двух номиналов, необходимо выбрать меньший.

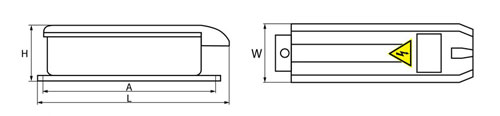

Габаритные размеры. Упаковка.

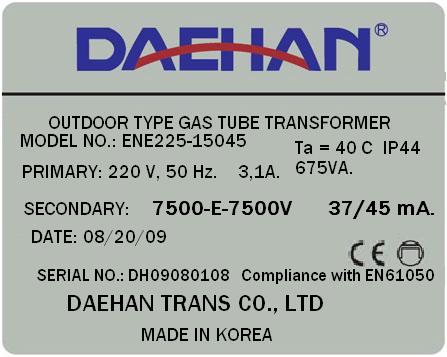

Пример маркировки трансформатора Daehan.

Сертификат соответствия DAEHAN
