Электромагнитные трансформаторы для неона Трансформаторы SIET Metalbox

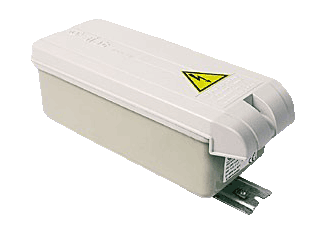

Трансформаторы SIET Metalbox
Спецификация
Гарантия 2 недели
Дополнительная информация:
  • Трансформаторы SIET METALBOX соответствуют ENEC (ENEC - "European Norms Electrical Certification" или Сертификат соответствия стандартам электротехнического оборудования). Знак ENEC присваивается продукции после ее контроля по специальным методикам в одном из аккредитованных испытательных центров государств Европейского Союза (ЕС).
  • Трансформаторы SIET METALBOX соответствуют стандартам качества и безопасности Европейского Союза, которые определяются так называемыми Директивами Союза отдельно для каждой группы товаров и продуктов, имеют маркировку СЕ (CE - "European Conformity" или Европейское соответствие). Знак CE ставится производителем, как декларация того, что продукт соответствует требованиям Директив и может продаваться на территории Европейского Союза.
  • Трансформаторы SIET METALBOX соответствуют российскому ГОСТу и имеют сертификат соответствия в соответствии с Системой сертификации ГОСТ Р.
  • Трансформаторы SIET METALBOX предназначены для наружного применения и имеют степень защиты IP 44 (IP - "Ingress Protection rating" или международный стандарт защиты электротехнического оборудования от воздействия окружающей среды). Первая цифра IP - это степень защиты от проникновения твердых предметов. Вторая цифра IP - это степень защиты от проникновения внутрь корпуса влаги и воды. IP 44 - это защита от проникновения предметов более 1 мм и защита от водяных брызг с любого направления.
  • Гарантия на трансформаторы SIET составляет 3 года с момента производства. Дата указана на этикетке трансформатора.
  • ВНИМАНИЕ: Гарантия действительна только при условии соблюдения Инструкции по эксплуатации!

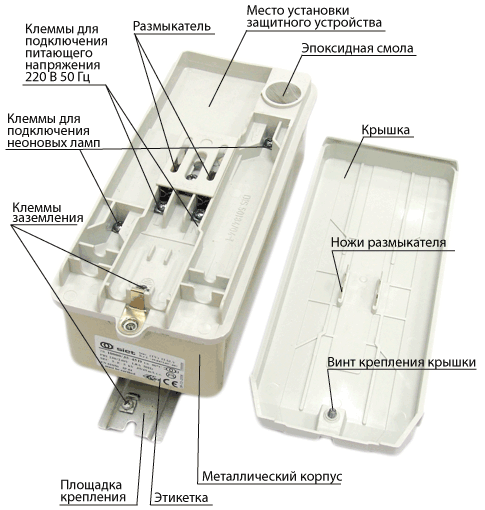

Конструкция трансформатора SIET METALBOX

Технические характеристики трансформаторов

Все параметры указаны при напряжении питания 230 В, 50 Гц.

2000/30 1100-E-1100 25 30 0,3 40 76 0,53 4
3000/30 1600-E-1600 25 30 0,5 56 110 0,51 6,3
4000/30 2100-E-2100 25 30 0,6 70 133 0,52 8
5000/30 2600-E-2600 25 30 0,7 85 168 0,51 8
6000/30 3100-E-3100 25 30 0,9 95 198 0,48 10
7500/30 3750-E-3750 25 30 1,0 120 230 0,52 10
9000/30 4500-E-4500 25 30 1,1 140 264 0,53 12,5
10000/30 5000-E-5000 25 30 1,3 160 310 0,52 12,5
12000/30 6000-E-6000 25 30 1,6 200 368 0,54 16
15000/30 7500-E-7500 25 30 1,9 230 437 0,53 20
2000/45 1100-E-1100 35 45 0,5 55 110 0,50 6,3
3000/45 1600-E-1600 35 45 0,6 75 143 0,53 6,3
4000/45 2100-E-2100 35 45 0,9 90 198 0,46 6,3
5000/45 2600-E-2600 35 45 1,0 105 230 0,46 8
6000/45 3100-E-3100 35 45 1,1 130 262 0,50 10
7500/45 3750-E-3750 35 45 1,4 165 333 0,49 12,5
9000/45 4500-E-4500 35 45 1,7 200 396 0,51 12,5
10000/45 5000-E-5000 35 45 1,8 210 414 0,51 16
12000/45 6000-E-6000 35 45 2,4 280 552 0,51 25
15000/45 7500-E-7500 35 45 2,9 320 667 0,48 30
2000/60 1100-E-1100 50 60 0,6 70 131 0,53 8
3000/60 1600-E-1600 50 60 0,8 98 193 0,51 10
4000/60 2100-E-2100 50 60 1,1 120 253 0,47 12,5
5000/60 2600-E-2600 50 60 1,3 140 290 0,48 16
6000/60 3100-E-3100 50 60 1,6 180 361 0,50 16
7500/60 3750-E-3750 50 60 1,8 215 414 0,52 20
9000/60 4500-E-4500 50 60 2,2 250 506 0,49 25
10000/60 5000-E-5000 50 60 2,5 280 575 0,49 25
12000/60 6000-E-6000 50 60 2,9 360 667 0,54 30
15000/60 7500-E-7500 50 60 3,8 480 874 0,55 40

Расчет трансформаторов

Предварительный расчет трансформаторов производится по данной таблице:

НЕОН   Смесь К4 (75 % неона, 25 % аргона) + Hg
Наиме-нование Диаметр трубок , мм Диаметр трубок , мм
8 10 12 15 18 8 10 12 15 18
2000 1,0 1,2 1,5 2,1 3,1 1,4 1,5 1,9 2,7 3,4
3000 1,6 1,9 2,3 2,9 3,3 2,1 2,4 2,9 3,9 4,3
4000 2,2 2,5 3,2 4,0 4,9 2,8 3,2 3,9 5,1 5,8
5000 2,9 3,2 4,1 5,0 5,8 3,6 4,0 4,9 6,3 7,0
6000 3,6 4,0 4,9 6,0 7,0 4,3 4,9 6,0 7,6 8,5
7500 4,6 5,2 6,4 8,0 9,0 5,3 6,2 7,6 9,5 10,6
9000 5,5 6,4 8,0 10,0 11,3 6,4 7,6 9,5 12 13,7
10000 6,2 7,2 8,8 11,0 13,6 7,1 8,5 10,7 13 16,4
12000 7,2 8,4 10,7 13,2 15,0 8,5 10,1 12,5 15,2 18,8
15000 9,2 11,0 13,4 16,6 20,4 10,6 12,6 15,7 19,1 24,3

Для расчетов необходимо знать:

  • геометрическую (линейную) длину каждой детали;
  • диаметр трубок;
  • газ, которым заполнена деталь.

В таблице длина указана с учетом падения напряжения на паре электродов каждой детали, из которой состоит цепь. Эта длина называется электрической длиной. Для того, чтобы ее посчитать, нужно к геометрической длине прибавить 0.3 м.  То есть, если цепь состоит из 4 деталей, длиной 1.2 метра, то электрическая длина  L = 4 х 1.2 + 4 х 0.3 = 4.8 + 1.2 = 6 метров.
Геометрическая длина - это расстояние от кромки металлического стакана одного электрода до кромки металлического стакана другого электрода неоновой трубки.

 Если электрическая длина цепи попадает посередине двух номиналов, необходимо выбрать меньший.

Габаритные размеры. Упаковка



Модель Размеры Упаковка
L H W A Вес Длина Высота Ширина Объем
мм мм мм мм кг мм мм мм м³
2000/30 255 81 84 235 3,50 260 86 89 0,0020
3000/30 255 81 84 235 3,50 260 86 89 0,0020
4000/30 255 81 84 235 3,50 260 86 89 0,0020
5000/30 255 89 84 235 4,30 260 94 89 0,0022
6000/30 255 89 84 235 4,30 260 94 89 0,0022
7500/30 255 102 84 235 5,30 260 107 89 0,0025
9000/30 255 102 84 235 5,30 260 107 89 0,0025
10000/30 255 102 95 275 6,60 260 107 100 0,0028
12000/30 275 105 95 255 7,30 280 110 100 0,0031
15000/30 295 113 113 276 9,40 300 118 118 0,0042
2000/45 255 81 84 235 3,50 260 86 89 0,0020
3000/45 255 81 84 235 3,50 260 86 89 0,0020
4000/45 255 89 84 235 4,30 260 94 89 0,0022
5000/45 255 102 84 235 5,30 260 107 89 0,0025
6000/45 255 102 84 235 5,30 260 107 89 0,0025
7500/45 275 102 95 255 6,60 280 107 100 0,0030
9000/45 275 105 95 255 7,30 280 110 100 0,0031
10000/45 275 110 95 255 7,70 280 115 100 0,0032
12000/45 295 113 113 276 9,40 300 118 118 0,0042
15000/45 295 133 113 276 13,20 300 138 118 0,0049
2000/60 255 81 84 235 3,50 260 86 89 0,0020
3000/60 255 89 84 235 4,30 260 94 89 0,0022
4000/60 255 102 84 235 5,30 260 107 89 0,0025
5000/60 255 102 84 235 5,30 260 107 89 0,0025
6000/60 295 102 113 276 7,50 300 107 118 0,0038
7500/60 295 102 113 276 7,50 300 107 118 0,0038
9000/60 295 113 113 276 9,40 300 118 118 0,0042
10000/60 295 113 113 276 9,40 300 118 118 0,0042
12000/60 295 133 113 276 13,20 300 138 118 0,0049
15000/60 295 133 113 276 13,20 300 138 118 0,0049

Маркировка

информация на этикетке трансформатора
brev. (TV) ITALY Запатентованно, Италия
S.r.l. +39.0423.657.602 Номер телефона производителя
TR. 10000/35-45 Выходное напряжение трансформатора SIET METALBOX без нагрузки 10000 В, рабочий ток 35 мА, ток короткого замыкания 45 мА
t.a. 40°C Максимальная температура окружающей среды 40 градусов Цельсия
Трансформатор с двойной вторичной обмоткой
PRI.230V/240V Напряжение питания первичной (primary) обмотки 230-240 В
1,8A Номинальный ток потребления
50 Hz Номинальная частота напряжения питания
Трансформатор с размыкателем
SEC. 5-E-5 kV Выходное напряжение на холостом ходу на двух вторичных (secondary) обмотках с центральной точкой. Каждая обмотка выдает 5 кВ. Суммарное выходное напряжение 10 кВ
35/45 mA c.c. Рабочий ток 35 мА, ток короткого замыкания 45 мА
EN 61050 Соответствует международным требованиям безопасности трансформаторов для неоновых ламп с напряжением на выходе без нагрузки более 1000 В
IP 44 Защита от проникновения предметов более 1 мм и защита от водяных брызг с любого направления
must be earthed
Должен быть заземлен
Соответствуют ENEC
CE Соответствует требованиям Европейского Союза и может продаваться на его территории
08-02-2008 Дата выпуска 08 февраля 2009 года
000059 Серийный номер
